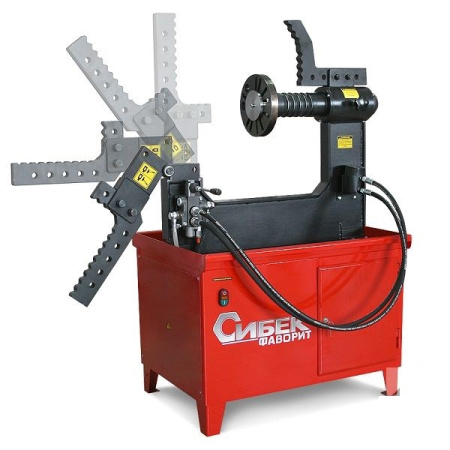

Станок для правки дисков Фаворит-С (Сибек)

Станок для правки дисков Фаворит-С (220/380В)

Описание:
Стенд для правки дисков «Фаворит-С» предназначен для правки литых и кованых легкосплавных дисков диаметром от 10 до 24 дюймов включительно (от 24-х дюймов используйте мобильный кронштейн). Вал изготовлен из конструкционной легированной стали 50Х с повышенной износостойкостью и прочностью.

Простота в использовании является одним из главных достоинств стендов в отличии от аналогичных моделей других производителей, а также доступность ремонта:

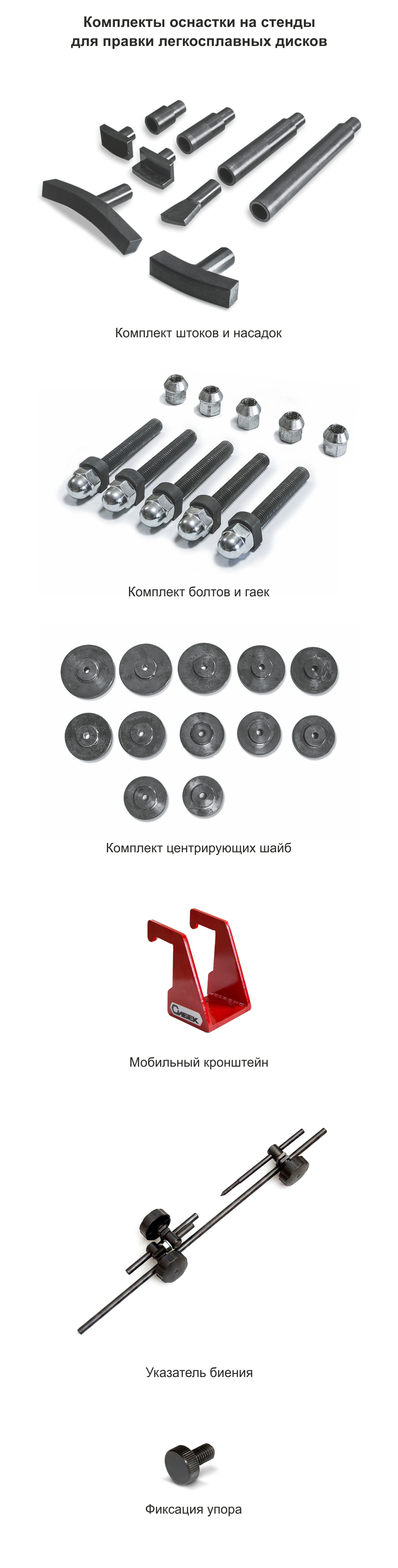

Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит-С» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочим гидроцилиндром осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндр приводится в действие давлением масла, создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода «Фаворита-С». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии.
«Фаворит-С» отличается от других моделей усиленной поворотной скобой, которая облегчает установку ремонтируемого диска на планшайбу. Для установки диска часть скобы отводится в нерабочее положение, затем диск устанавливается на планшайбу, скоба возвращается в рабочее положение и фиксируется. Опция особенно удобна при работе с большими и широкими дисками. Конструкция прошла тестирование в собственных шиноремонтных мастерских и получила одобрение пользователей.
Серийный «Фаворит-С» красного цвета и на 220 вольт. Если нужны другие параметры, при заказе нужно оговаривать особо.

Технические характеристики Фаворит-С

Диаметр посадочной полки устанавливаемого диска, дюймов 10-24 (22-24 при использовании мобильного кронштейна)
Ширина устанавливаемого диска, дюймов, не более* 13
Напряжение питания, В 220±10% / 380±10%
Потребляемая мощность, кВт, не более 0,75
Рабочее давление в гидросистеме, кгс/кв.см не менее 150
Максимальное выходное давление гидронасоса, кгс/см.кв. 250
Производительность гидронасоса, л/мин 1,35
Рабочий ход штока гидроцилиндра, мм 30
Максимальное усилие, развиваемое рабочим цилиндром, Н 50000
Степень защиты оболочки, IPX0
Класс защиты от поражения электрическим током, I
Наличие привода -
Наличие откидного кронштейна +
Наличие токарного суппорта -
Габаритные размеры min (ДхШхВ), мм** 615х1030х1315
Габаритные размеры max (ДхШхВ), мм*** 615х1195х1485
Габаритные размеры в упаковке (ДхШхВ), мм, не более 750х1010х1480
Вес нетто,кг 231
Вес брутто, кг 290
* — в зависимости от вылета и внешней формы диска;
** — токарная каретка и упоры не установлены;
*** — токарная каретка и упоры установлены в крайние положения.

Станок выпускается в различных вариантах окраски:


С стендом ФАВОРИТ дополнительно приобретают (опция)

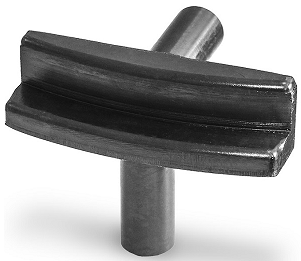

Насадка для правки «восьмерки» для литых кованых дисков Цена: 2500 руб.


Комплект удлиненных гаек крепления диска для стенда «Фаворит» (37 мм) Цена: 3000 руб.

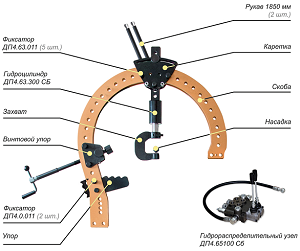

Комплект модернизации стендов с 2016г. Фаворит -С, -П, -Т, Премьер-Альфа, -Т, -ТР, -Гидравлик Цена: 70000 руб.
Комплект представляет из себя – мост с навесным оборудованием, устанавливаемый на место классических упоров. На мост устанавливаются упоры с опорными выступами, винтовой упор, необходимый для правки сложных повреждений и повреждений типа «восьмерка», и специальный двухсторонний гидроцилиндр с захватом.
Конструкция двухстороннего гидроцилиндра позволяет фиксировать его в любом положении и производить правку диска одной рукой, без удержания гидроцилиндра на весу.

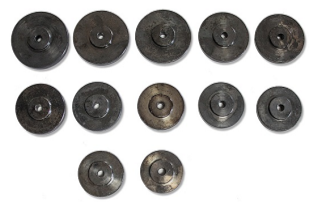

Дополнительные центрирующие шайбы Цена: 31600 руб.
Стоимость центрирующих шайб диаметром до 80 мм - 700 руб, свыше 80 мм - 1000 руб.


Ключ пазовый Цена: 4000 руб.
